    铌酸锂(LiNbO3) 是1965年由前苏联科学家发明的多功能人工晶体,兼备压电、电光、声光、非线性、光电、光折变、双折射、热释电,乃至激光活性物质等众多性能。但作为“全能冠军”的铌酸锂晶体,其单项的性能却往往因其具有太多功能的羁绊,失去了突出的优势。

    铌酸锂晶体采用熔体提拉高温生长,较容易生长大尺寸晶体,成本相对较低。LN晶体的透光波段420-5200nm,电光系数较大,温度稳定性较好 (在环境温度-20℃以上时)。 但由于其较低的激光损伤阈值,晶体内部线性吸收系数系数较大,存在压电效应,因此只适用于中小功率钕激光器的电光调制(输出脉冲能量80mJ以下),并且最大工作频率低于1KHz (一般为50Hz以下)。

    为提高脉冲能量,LN晶体通光面可以借助Brewster切角来降低激光功率密度,一定程度弥补激光损伤阈值的不足,但会因此造成激光谐振腔的折叠,增加装调的难度。

    在环境温度低于-20℃时,因LN晶体自身具有的热释电效应,晶体两端电荷发生逆转,会干扰电光调制正常工作。这可以在晶体端面加镀导电膜来缓解,但也会因此进一步增加器件的插入损耗,降低输出脉冲能量和光束质量。

    光学级铌酸锂晶体原晶
    以色列Raicol公司创始人Nahum Angert先生早年在
    前苏联极地研究所(Polyus)研发了LN(楔形)电光器件

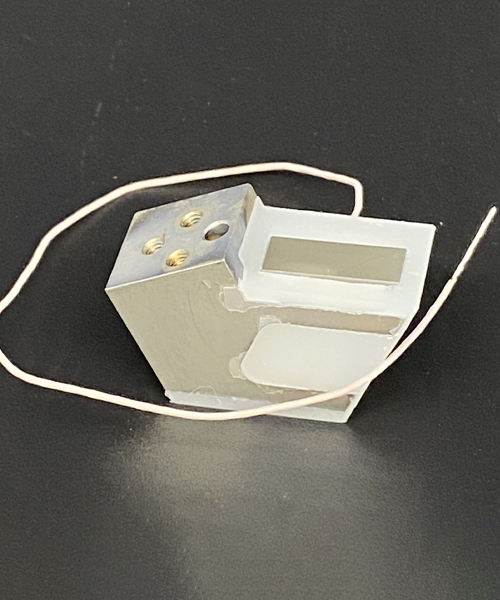

    90年代在以色列研发了LN器件的“升级版”


    消光比 > 20dB
    激光损伤阈值: > 300MW/cm²@ 1064nm 10ns 10Hz
    我公司LiNbO3晶体电光调制器件的标准规格:
    1.通光(X/Y轴)尺寸公差:±0.1mm, 有效通光孔径90%
    2.长度(沿晶体Z轴)公差:±0.5mm
    3.  器件端面增透膜R < 0.2% @ 1064nm
    4.消光比 >20 dB
    5.X轴面镀 Cr/Au电极
    6.调制电压误差:±30%
    7. 损伤阈值> 150 MW/cm² @ 1064nm 10ns 10Hz

    LiNbO3晶体电光调制器件可依照要求订制不同的器件形状和轴向分布,详情请联系我们
